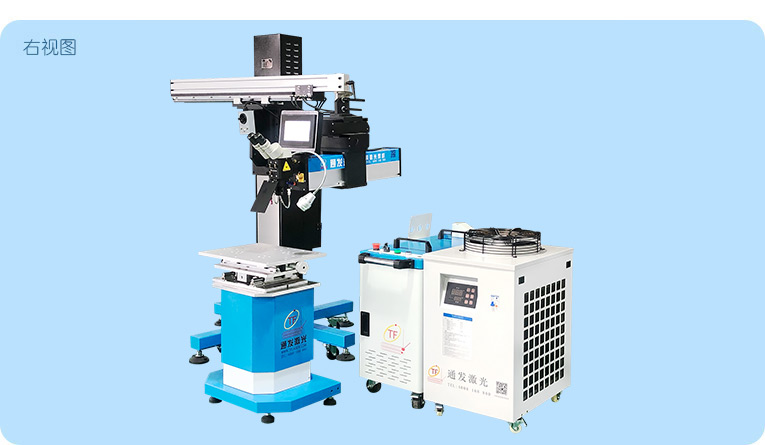

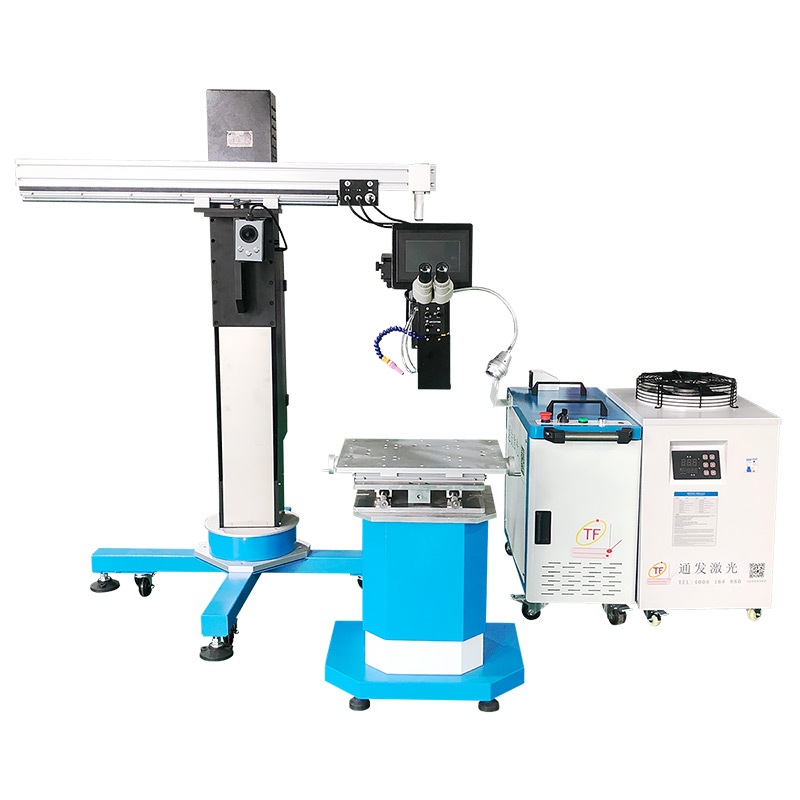

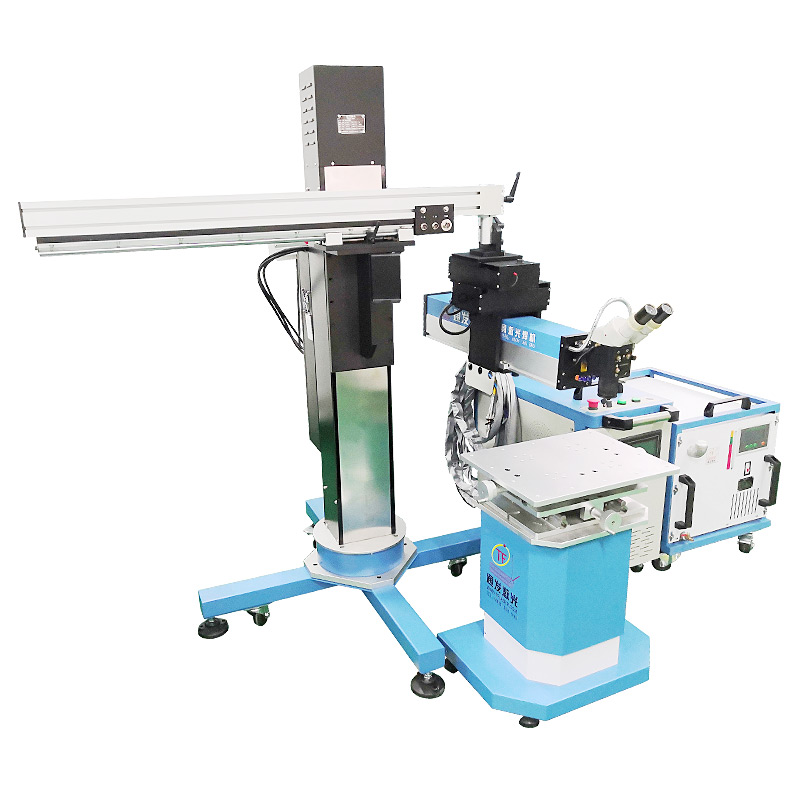

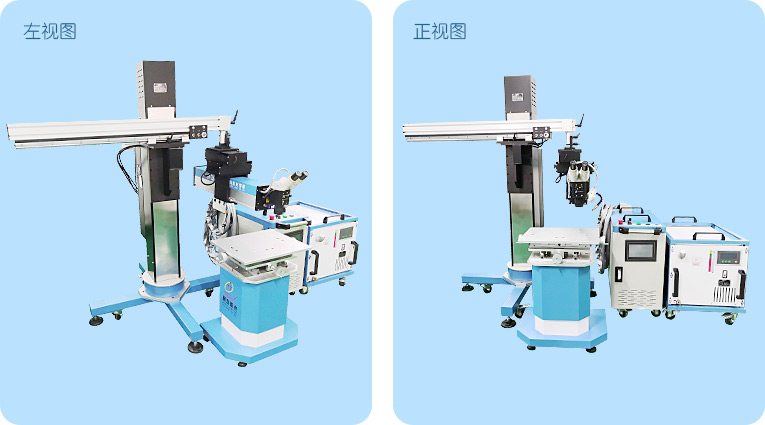

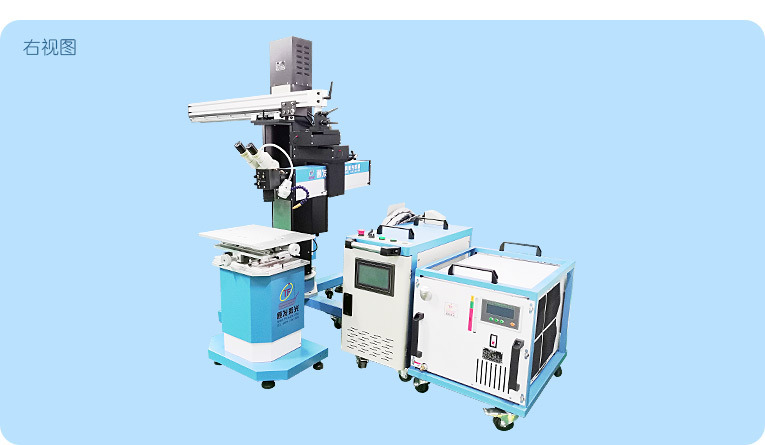

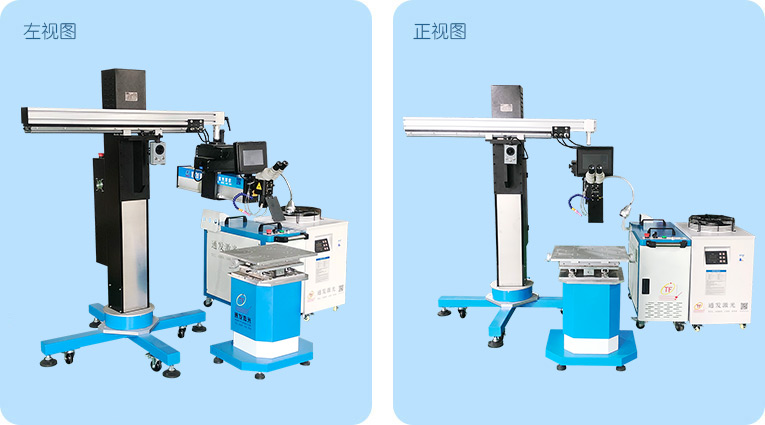

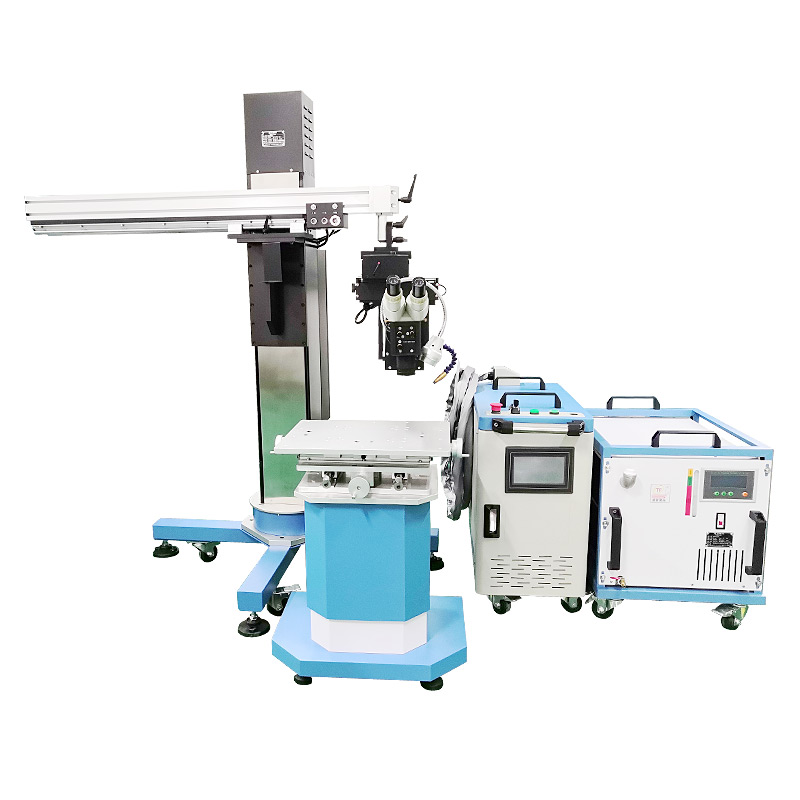

吊臂式光纖模具激光焊接機
采用光纖激光器，反射率高，能量強，免維護，免調光，功耗少，相比傳統 模具焊來說，體積小，安全，穩定性好超長使用壽命。 1000W光纖激光器，滿足銅、鋁焊接量大的模具及產品焊接加工需要。 高承重底座及工作臺，保持輕便靈活的優點，同時提供更高承載能力。 配備.1.5P大功率一體式水冷水機，保證了大功率焊接的穩定性。
訂購熱線：4008-168-880
分享至：
TFL-1000DH-DB光纖模具激光焊機加工樣品圖片
模具激光焊接機加工原理
激光加工的原理:由激光發生器發出的激光經過一系列的處理，經透鏡聚焦后將能量高 度集中在一個 很小的范圍，如果被加工的材料對該激光的吸收較好，那么被照射區域的材料就會因為吸收了激光 的能量而迅速升溫。根據材料性質的不同（如熔點、沸點、產生化學變化的溫度），工件將會發生 一系列的物理或化學變化，比如融化、氣化、生成氧化物、變色等等。這就是激光加工的原理。
加工模式先進，效率高
和傳統的機械加工相比，聚焦后的激光就像極細的無形刀具一般，將物體局部區域的表面 逐點逐點的“燒”掉，它的特點在于不與工件接觸，不產生機械擠壓或機械應力，因此 不會改變被加工物品的物理性能；由于激光聚焦后的尺寸很小，熱影響區域小，加工 精細，因此，可以完成一些常規方法無法實現的工藝。
應用范圍
大型精密注塑、壓鑄模具的修補、鈹銅模具、鑄鋁件、鑄銅件的沙孔、氣孔修補。大件產品的焊接補焊加工。
性能特點
1、采用光纖激光器，反射率高，能量強，免維護，免調光，功耗少，相比傳統 模具焊來說，體積小，安全，穩定性好超長使用壽命。
2、1000W光纖激光器，滿足銅、鋁焊接量大的模具及產品焊接加工需要，既可以修補模具，又可以焊接產品，還可選配手持焊接頭。
3、高承重底座及工作臺，保持輕便靈活的優點，同時提供更高承載能力。

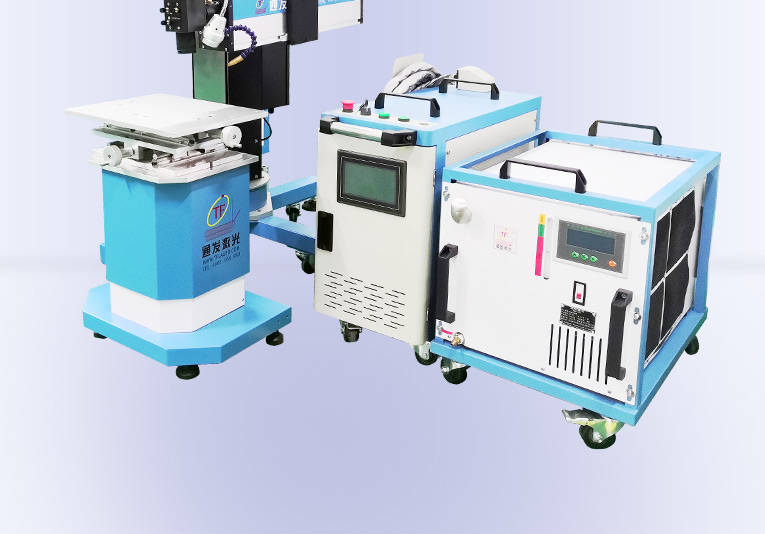

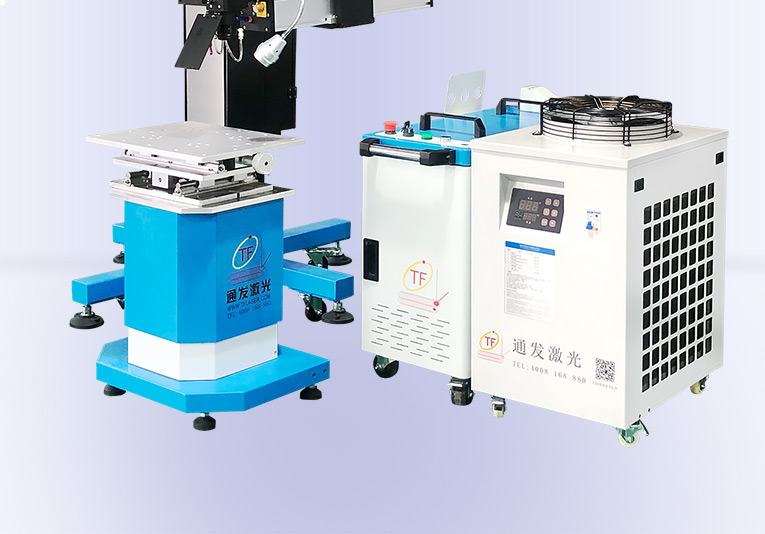

4、配備.1.5P大功率一體式水冷水機，保證了大功率焊接的穩定性。
平行光路顯微鏡
附件與耗材
 通發模具激光焊機保護鏡片 配件描述：模具激光焊機在使用過程中，經常會出現融化時鐵水飛濺到激光鏡頭上的現象，本鏡片起到了保護內部聚焦鏡片的作用，如果出現保護鏡片上粘附鐵水過多影響激光功率的時候，需要更換本鏡片。 |
 模具激光焊機焊絲筆 配件描述：本激光焊絲筆帶有鎖頭，可以鎖住0.3-0.6的焊絲，特別針對深孔深槽等不易手持焊絲補焊的情況下，焊絲筆起到了穩定焊絲的作用，是模具激光修補不可缺少的工具。 |
|
 模具激光焊機腳踏開關 配件描述：在使用激光焊機時，針對不同情況，會連續不斷的踩、放激光控制腳踏，長時間使用會造成腳踏開關的老化或失靈，發現失靈時，考慮更換此腳踏開關。 |
 進口模具激光焊絲 耗材描述：本系列激光焊絲，為德國原裝進口，由密封塑料筒包裝，主要針對要求較高的模具激光補焊，可滿足鏡面模具類，氮化模具類、高硬度模具等模具的激光燒焊。 |
|
 通發模具激光焊絲 耗材描述：本系列激光焊絲，采用進口模具焊絲進行拉細加工而成，分不同材質，可滿足大多數模具的激光補焊質量，性價比高。 |
 模具激光焊機燈泡 耗材描述：照明燈泡在使用一段時間后，由于燈泡的壽命，會出現老化或損壞，需要及時更換。 |

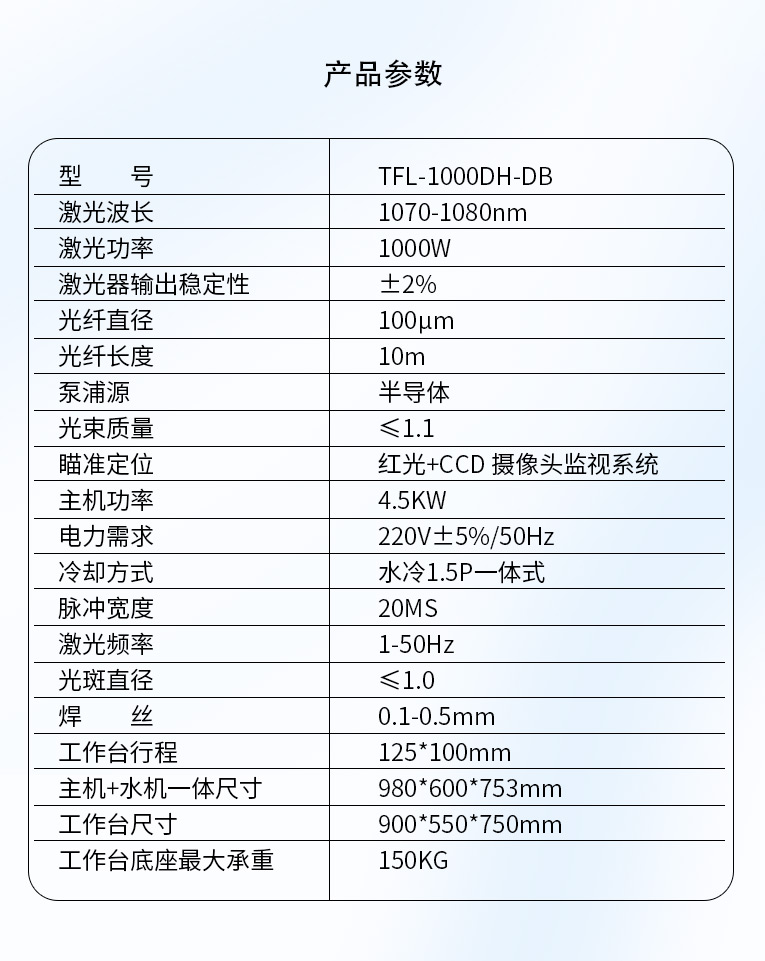

| 型號 | TFL-1000DH-DB |
| 激光波長 | 1070-1080nm |
| 激光功率 | 1000W |
| 激光器輸出穩定性 | ±2% |
| 光纖直徑 | 100μm |
| 光纖長度 | 10m |
| 泵浦源 | 半導體 |
| 光束質量 | ≤1.1 |
| 瞄準定位 | 紅光+CCD 攝像頭監視系統 |
| 主機功率 | 4.5KW |
| 電力需求 | 220V±5%/50Hz |
| 冷卻方式 | 水冷1.5P一體式 |
| 脈沖寬度 | 20MS |
| 激光頻率 | 1-50Hz |
| 光斑直徑 | ≤1.0 |
| 焊絲 | 0.1-0.5mm |
| 工作臺行程 | 125*100mm |
| 主機+水機一體尺寸 | 980*600*753mm |
| 工作臺尺寸 | 900*550*750mm |
| 工作臺底座最大承重 | 150KG |
